大连海峰管道超声波流量计插入式安装原则

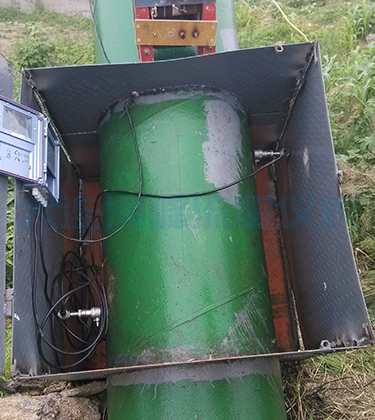

在施工现场安装大口径大连海峰管道超声波流量计时，通常采用插入式超声波流量计，这种流量计可以直接插入到管道内部进行流量测量，不需要切断管道，施工简便且对管道的完整性影响较小。施工流程大致包括以下步骤：
选择安装位置：应选择充满流体的材质质密均匀、易于超声波传输的管段，并确保安装位置避开阀门、弯头、变径等流体扰动较大的位置。
安装点定位：使用专用工具在管道上确定传感器的安装点，确保两个传感器在同一轴线上，并保持适当的中心距离。
钻孔：使用开孔器和电钻配合在管道上钻孔，以便安装传感器。
安装传感器：将传感器前端伸出管道内壁，调整好传感器的角度，并确保传感器与管道内壁平行。
接线：完成传感器的电气连接，确保接线正确且密封，以防漏水。
调试：开启流量计，进行必要的调试，以确保测量数据的准确性。
固定流量计主机：将流量计主机固定在适当的位置，并进行最终的检查和校准。
在施工过程中，需要注意的是，传感器的安装应保证足够的直管段长度，以确保流量计的正常工作。此外，传感器的安装位置应避免受到强烈振动或电磁场的干扰。施工人员应遵守相关的安全规程，确保施工安全。
在施工时选择大口径大连海峰管道超声波流量计的安装位置，需要遵循以下几个关键原则：
避免扰动区：应选择流体流场布均匀的部位，远离弯头、变径、阀门、节流装置等可能产生扰动的设备，以确保流场稳定。
直管段长度：安装位置上游侧应至少有10倍管道内径（D）的直管段，下游侧至少有5倍管道内径的直管段，以减少流体波动对测量精度的影响。
流体状态：应选择流体充满且流动平稳的管段，避免安装在管道系统的高点或带有自由出口的竖直管道上。
内部结构：对于开口或半满管的管道，流量计应安装在U型管段处，以保证流体充满整个管道。
温度和压力：安装点的温度和压力应在传感器的可工作范围内，特别是对于高温介质，应选择高温传感器。
防干扰：流量计的主机、传感器以及电缆应远离变频器、电台、电视塔等可能产生干扰的设备。
结垢考虑：应尽量选择无结垢的管道进行安装，如果不可避免，应考虑结垢对测量精度的影响，并采取相应措施。
传感器安装角度：两个传感器应安装在管道轴面的水平方向上，并在轴线水平位置±45°范围内安装，以避免上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。
施工空间：在仪表井施工时，应预留足够的安装空间，以便于人员直立工作，并避免安装在法兰、焊缝、变径等不利位置。
结合具体的管道环境和流体特性，可以选择合适的安装位置，确保大口径大连海峰管道超声波流量计的测量精度和稳定性。在安装过程中，还应严格遵守相关的操作规程和安全要求。
