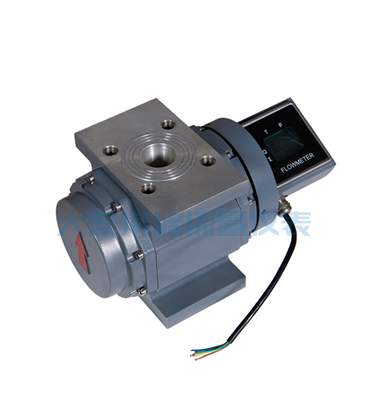

腰轮流量计的工作原理及产品特点

1、工作原理：
　　其原理是当被测液体流经计量室时，在流量计的进出口形成压差，腰轮在此压差的推动下旋转，同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续旋转， 随着腰轮的转动，液体经由计量室不断排出流量计，每对流过的液体量是计量室容积的四倍，通过密封联轴器、减速机构，将旋转次数减速后传递到计数器，计数器即指 示液体瞬时流量和累计流量。
2、产品特点
1) 对管道中液体流量进行连续或间歇测量的高精度仪表。
2) 精度高，适合高粘度液体精准计量。
3) 依靠被测介质的压力推动椭圆齿轮旋转而进行计量，与介质流动状态无关。
4) 安装无直管段要求，无论水平或垂直都可。
5) 被测介质的粘度范围和流量范围都很宽广。
6) 仪表指示盘指针和字轮数字显示更直观，无需培训即可准确使用。
3、注意事项
1) 流量计前应安装过滤器，两者表体上箭头指向与流动方向一致。
2) 当被测液体含有气体时，流量计前应安装气体分离器。
3) 不论管路是垂直还是水平安装，但流量计的腰轮轴安装成水平位置（即表度盘应与地面垂直）。
4) 流量计安装前，管道需冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣、杂物等进入流量计。
5) 严禁用水校验铸铁、铸钢材质组成的流量计。
6) 流量计在使用时流量大小不得超过技术要求，流量计正常工作在最大流量70~80%为优。
7) 被测液体如果具有化学腐蚀性，需选用不锈钢材质的流量计，如果腐蚀性强，需选用0Crl8Ni12MO2Ti材质的流量计。
8) 流量计在正确安装情况下，如果不易看清读数，可把计数器旋转180度或90度均可。
9) 管道震动要求：管道不能有强烈的震动，安装时要避开电动机、水泵等振动物体，必要时在流量计旁否则加支撑或采用软管连接。
10) 节流阀应安装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢启动，不要突然开阀。
